安全氣囊是現代轎車上引人注目的新技術裝置。為了減小汽車發生正面碰撞時由于巨大的慣性力所造成的對駕駛員和乘員的傷害，現代汽車在駕駛員前端方向盤中央普遍裝有安全氣囊系統，有些汽車在駕駛員副座前的工具箱上端也裝有安全氣囊系統。
安全氣囊是現代轎車上引人注目的新技術裝置。為了減小汽車發生正面碰撞時由于巨大的慣性力所造成的對駕駛員和乘員的傷害，現代汽車在駕駛員前端方向盤中央普遍裝有安全氣囊系統，有些汽車在駕駛員副座前的工具箱上端也裝有安全氣囊系統。
安全氣囊系統主要由碰撞傳感器、安全氣囊電腦、SRS指示燈和氣囊組件四部分組成。
安全氣囊的測試
安全氣囊一方面要對氣囊的電氣控制系統進行嚴格測試，另一方面也要對充氣機的電氣參數進行測試。泰克科技能夠提供完整的測試方案。

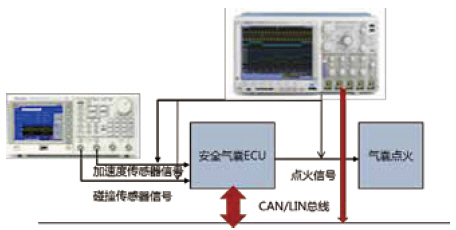

(1) 電氣控制測試，測量原理如圖

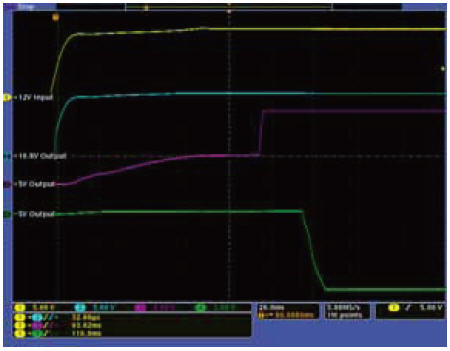

測試結果如下圖
2) 充氣機電參數測試

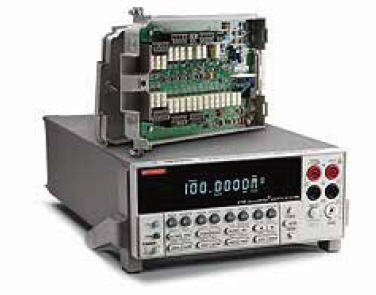

2790 數字源表開關系統為安全氣囊提供了一個高壓、多通道電阻測量解決方案，能夠快速、簡潔地實現安全氣囊充氣機的電氣檢查以及其他汽車電子測試等應用。它是目前唯一一款將絕緣電阻和導線連通性測量所需的供電、測量、信號路由功能基于一體的商用儀器，具有緊湊而超值的封裝結構。通過使用插件式電源/ 開關模塊，2790 提供了可編程的高壓與低電流源，支持多通道之間的開關切換。這種獨特的多功能集成式設計，為汽車安全氣囊充氣機以及其它汽車電子測試應用建立了新的高性價比標準。2790-HH 是一款專門針對需要高壓“吸入”并行測試的應用而配置的系統。
與2790-H 類似，2790-HH 專為低電流和高電壓電阻測量應用而設計，并且可以測試單級或雙級氣囊充氣
機。如果與兩個插件模塊配合使用，它也能夠每次測試兩個充氣機，大大提高了測試產能。
2790 特點：
■ 多通道測量系統
■ 可編程的高電壓和低電流源
■ 模塊化架構
■ 可測量大小從100μ 歐姆到120M 歐姆的2 線和4線電阻
■ 測試連續性和高電壓漏電阻
測試方案和配置
