當今電源設計人員面臨著越來越大的壓力，需要實現90%、甚至更高的功率轉換效率。推動這種發展趨勢的因素，包括延長便攜式電子器件中的電池續航時間、物聯網以及對功耗更低的“更加綠色的”產品的需求。許多設計正在使用GaN或SiC開關器件代替硅FETs和IGBTs。一如既往，產品上市時間壓力正不斷推動著測試速度加快（同時還要非常準確）。
4系列B MSO示波器提供了FlexChannel?輸入及新型圖形用戶界面，設計人員可以一次測試多個測試點，從而加快測試速度。高級功率測量和分析選項 （4/5/6-PWR）為關鍵功率測量自動完成設置過程，并提供了多種工具，根據電源設計指標和標準評估測試結果。
本應用指南將概括介紹怎樣使用泰克4系列B MSO示波器及4/5/6-PWR功率分析軟件進行重要的電源測量。
準備電源測量
為進行準確測量，必須正確設置功率測量系統，精確地捕獲波形，進行分析和調試。要考慮的重要課題有：
消除電壓探頭和電流探頭之間的時延
消除探頭偏置
對電流探頭消磁
消除電壓探頭和電流探頭之間的時延
在使用示波器進行功率測量時，必需測量經過被測器件的電壓及流經被測器件的電流。這項任務要求兩只單獨的探頭：一只電壓探頭（通常是高壓差分探頭）和一只電流探頭。每只電壓探頭和電流探頭都有自己的傳播延遲特性，這些波形中產生的邊沿可能并沒有對準。電流探頭和電壓探頭之間的延遲差稱為時延，會導致幅度和定時測量不準確。
由于時延產生了定時延遲，因此它會導致定時差、相位和功率系數測量不準確。許多測量系統可以“自動校準”儀器內部的延遲，但在系統中增加探頭時，必須補償探頭放大器和電纜長度的差異。
4系列B MSO示波器可以補償從探頭尖端到測量系統的延遲，確保進行最準確的定時測量。您可以手動校正探頭時延，把探頭連接到相同的波形源，然后把延遲加到較快信號的信號路徑中，這樣就可以在時間上對準信號，而不必以物理方式在較短的探頭電纜中增加電纜長度。

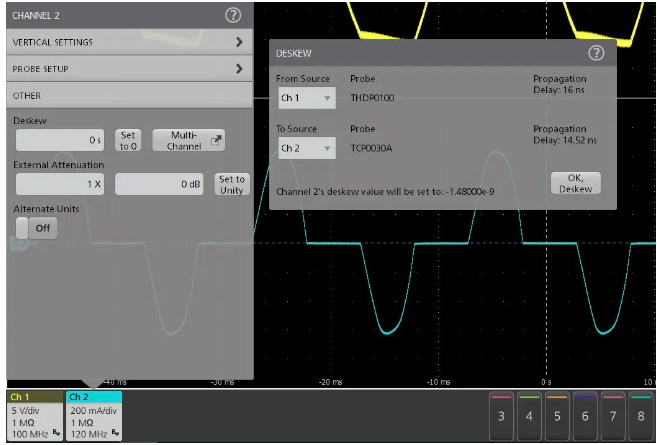

圖1. 在調節前對差分電壓探頭和電流探頭之間的時延進行靜態補償。這些探頭有機載內存，存儲著標稱傳播延遲。
4系列B MSO示波器還提供了單鍵“靜態”時延校正功能。圖1是兩個TekVPI?功率探頭之間的時延實例。示波器從探頭中讀取標稱傳播延遲，計算出兩只探頭之間的延遲差約為1.48ns。您只需按OK，Deskew按鈕就會調節信號之間的相對定時。
圖2顯示了圖1中使用的相同的測試設置在運行靜態時延校正功能之后的結果。如果使用的是非泰克探頭，您需要手動校正電壓和電流波形時延，配置電流探頭設置

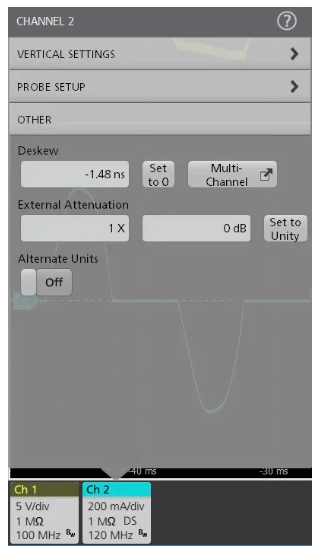

圖2. 調節后靜態時延補償。注意根據探頭中存儲的傳播延遲，已經增加了-1.48 ns的時延校正。
