差分探頭可能有很小的電壓偏置。這個偏置可能會影響精度，應先消除這個偏置后再繼續測量。大多數差分電壓探頭有內置DC偏置調節控制，因此去除偏置相對簡單
差分探頭可能有很小的電壓偏置。這個偏置可能會影響精度，應先消除這個偏置后再繼續測量。大多數差分電壓探頭有內置DC偏置調節控制，因此去除偏置相對簡單。
類似的，必需先調節電流探頭上的偏置，然后才能進行測量。通過把DC電流清零到0A的中位數值或盡可能接近0A，可以調節電流探頭偏置。TekVPI探頭，如TCP0030AAC/DC電流探頭，內置了自動 Degauss / AutoZero（消磁 / 自動清零）程序，只需按探頭補償盒上的按鈕，就可以完成操作，如圖3所示。

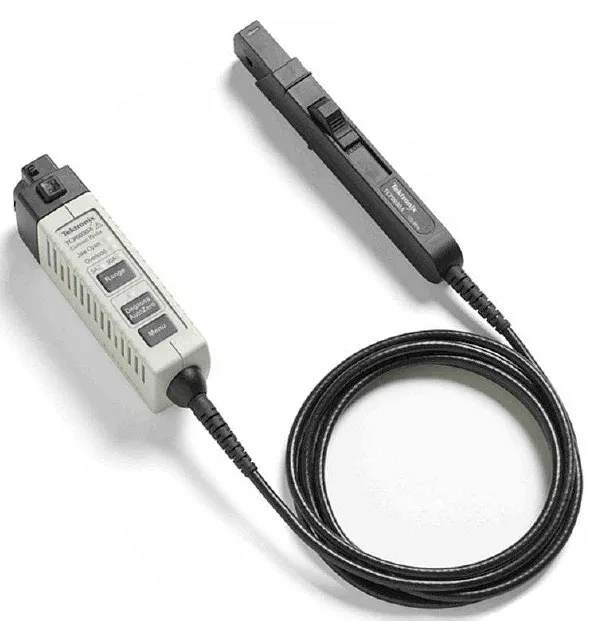

圖3. 泰克 TCP0030A AC/DC 電流探頭擁有 Degauss/AutoZero( 消磁 / 自動清零 ) 功能
對電流探頭消磁
消磁功能會消除變壓器磁芯中任何殘留的DC流量，這可能是由大量的輸入電流引起的。這種殘余流量會導致偏置誤差，應消除這種誤差，提高測量的準確度。
泰克TekVPI電流探頭提供了一個消磁警告指示燈，會警告用戶執行消磁操作。消磁警告指示燈非常重要，因為電流探頭會隨著時間推移產生漂移，可能會明顯影響測量。

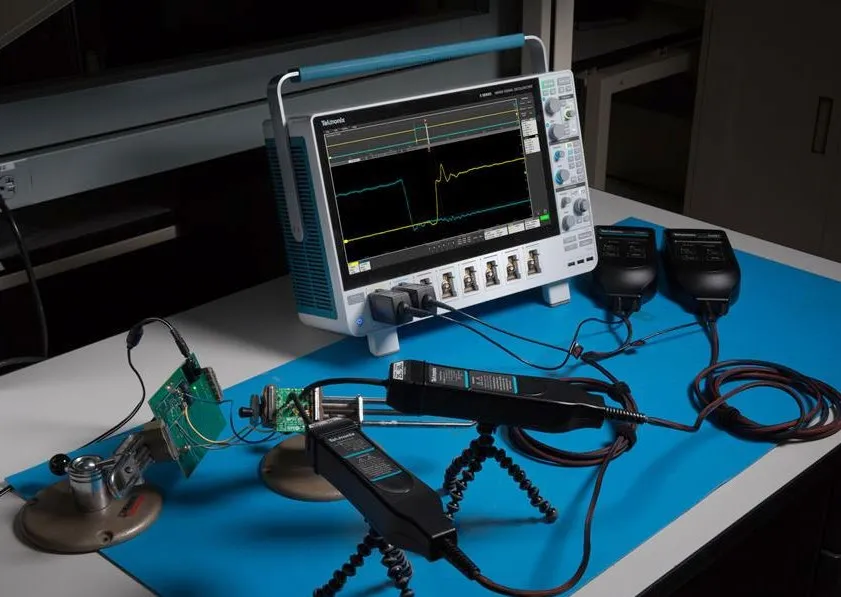

圖4. 許多電源拓撲要求在存在大的共模信號時測量小的差分電壓。例如，半橋開關電路上管的VGS和VDS通常會相對于地電平上下移動幾百或幾千伏的電壓。IsoVuTM隔離測量系統可以與4系列B MSO結合使用，提供超高共模抑制功能
解決寬禁帶測試挑戰
直到目前，半橋開關電路上管的開關測量幾乎都是不可能實現的。任何相對于開關節點的測量，包括高側VDS和經過電流并聯裝置的電壓，都會遭受明顯共模電壓信號沖擊差分信號導致的失真。這個問題在寬禁帶器件中變得更加嚴重，比如GaN和SiC晶體管，因為開關頻率提高了，必須優化全新設計。IsoVu探頭優異的共模抑制功能以及高級功率測量和分析自動化功能，為優化最新GaN和SiC設計提供了有效的解決方案。
輸入分析
工頻測量表征設計對輸入變化、設計吸收的電流和功率以及設計的工頻電流失真的反應。某些測量如功耗是關鍵指標。其他測量如功率因數和諧波，可能會有法規限制。
功率質量測量
在4/5/6-PWR中，功率質量測量是一套標準功率測量。它們通常在AC線路輸入上執行，但也可以應用到器件的AC輸出上，如功率逆電器。這些測量包括：
■ 頻率
■ RMS電壓和電流
■ 波峰因數（電壓和電流）
■ 有功率、無功功率和視在功率
■ 功率因數和相位
通過使用差分探頭測量系統的工頻電壓，使用電流探頭測量系統的工頻電流，可以簡便地進行功率質量測量。也可以使用相同的設置，來測量電流諧波。
圖5. 功率質量測量繪制了豐富的AC線路圖畫。上方波形是工頻電壓，電流是紅色波形，瞬時功率是橙色波形。結果標簽（右上方）顯示了工頻特點摘要，上方區域的結果表可以激活，提供更詳細的數據和統計信息。
? 頻率：電壓波形的頻率，單位為Hz
? VRMS：顯示的電壓波形的均方根值
? IRMS：顯示的電流波形的均方根值
? 電壓波峰因數：電壓的峰值幅度除以電壓的RMS值
? 電流波峰因數：電流的峰值幅度除以電流的RMS值
? 有功率：測量的系統的實數功率，單位為瓦特(W)
? 無功功率：臨時存儲在電感或電容單元中的虛數功率，用Volt-Amperes-Reactive(VAR)表示
? 視在功率：測量的復合功率的絕對值，單位為伏安(VA)
? 功率因數：有功率與視在功率之比
? 相位：有功率與視在功率之間的角度，單位為度
諧波
當非線性器件使流入電路的電流失真時，就會發生電流諧波。線性電路只在基礎工頻吸收電流，但非線性電路在基礎頻率的倍數上吸收電流，每個諧波有不同的幅度和相位。
在電流與諧波流經配電系統的阻抗時，會產生電壓失真。熱量會在線纜和變壓器中積聚，在連接到電網的開關電源數量提高時，電網上的諧波失真也會提高。
因此，業內已經設計了多項標準，限制非線性負載對功率質量的影響。業內已經開發了IEC61000-3-2和MIL-STD-1399之類的標準，來限制諧波。
IEC61000-3-2標準限制的是注入市電電源系統的電流諧波。它適用于每一相輸入電流最高16A、連接到公共低壓配電系統（230V AC或415V AC三相）的所有電氣和電子設備。該標準進一步分成A級（平衡三相設備）、B級（便攜式工具）、C級（照明設備和調光裝置）和 D級（擁有獨特的電流波形要求的設備）。
MIL-STD-1399對設備（負載）提出了技術規范和測試要求，以保持兼容艦載AC功率系統，從計算機和通信設備直到空調
圖6. 設置基本電流諧波分析只要求幾個簡單的設置。這個實例顯示了針對行業標準進行預一致性檢查的設置
4/5/6-PWR分析應用可以簡便地測量電流諧波。它可以以表格方式和圖形方式顯示測量結果。設計人員還可以在認證之前，迅速比較器件性能與滿足的標準，因為認證通常會耗費大量時間，而且成本非常高。在示波器中提供測量功能，不僅可以加快調試速度，還可以幫助避免最后再為了滿足法規要求而改變設計。
