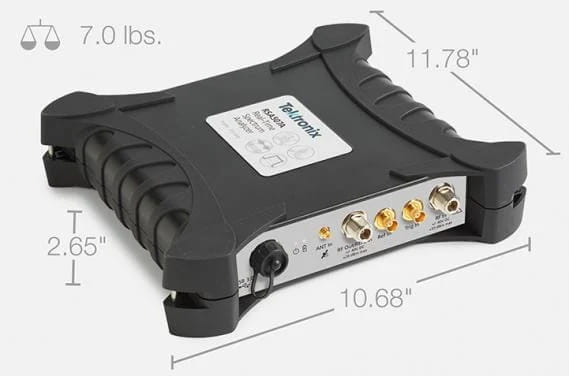

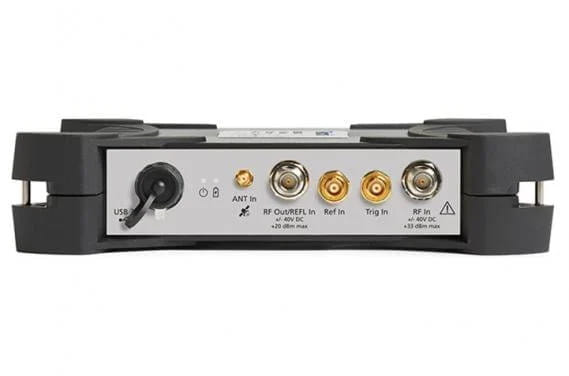

RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。
功能和特點
9 kHz 至 3.0/7.5/13.6/18.0 GHz 頻率范圍覆蓋了各種分析需求
40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
高速全頻寬掃描（70 GHz/秒），便于快速設置和發現
標準 GPS/GLONASS/北斗接收機，用于繪制地圖
選配跟蹤發生器，執行增益/損耗、天線和電纜測量
DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
Mil-Std 28800 Class 2 環境、沖擊和振動規范，適用于嚴酷的條件
內置電池，延長現場操作時間
SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/三維頻譜圖，最大限度地縮短搜尋瞬態信號和干擾所需的時間
EMC/EMI 預一致性測試和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松附件設置、環境捕獲、故障分析和報告生成
100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題
標配應用編程接口，用來開發自定義程序
應用(A)
通用頻譜分析
無線網絡安裝及維護
頻譜監控
頻譜管理
搜尋干擾
EMI/EMC 一致性檢查和故障排除
頻譜操作
輻射危害 (RADHAZ) 測試
排放控制 (EMCON) 監控
信號智能 (SIGINT) 監控
RSA500 系列為您節省時間，助您馬到成功
RSA500 系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，他們需要追蹤查找困難的干擾源，維護 RF 網絡，保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀，它捕獲 40 MHz 實時帶寬，在嚴酷環境中實現優異的保真度。由于 70 dB 無雜散動態范圍及高達 18.0 GHz 的頻率范圍，您可在測量結果中檢查關心的所有信號，可信度頗高。USB 外形使您的手中不再負重，而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件在現場提供豐富的分析功能
與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA500A 與 SignalVu-PC 相結合，提供高級現場測量功能

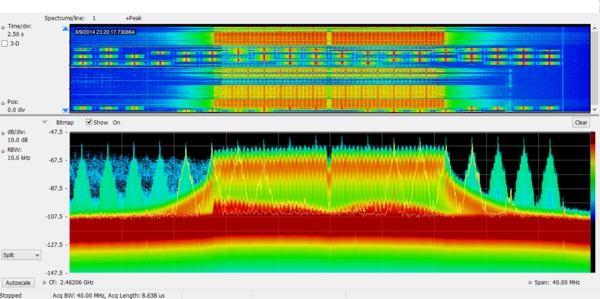

由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸（綠色和橙色），在屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖（屏幕上方部分）在時間上把這些信號清楚地分開，顯示任何信號碰撞。

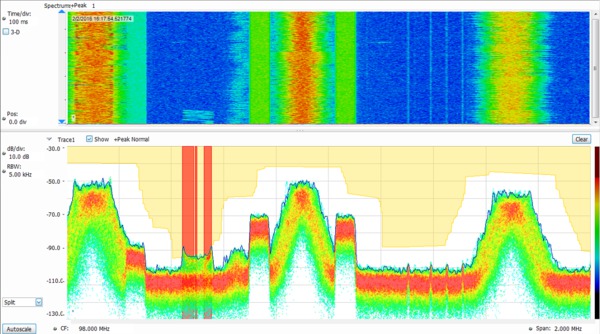

通過無人值守的模板監測功能，可以方便地找到意外的信號?？梢栽?DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

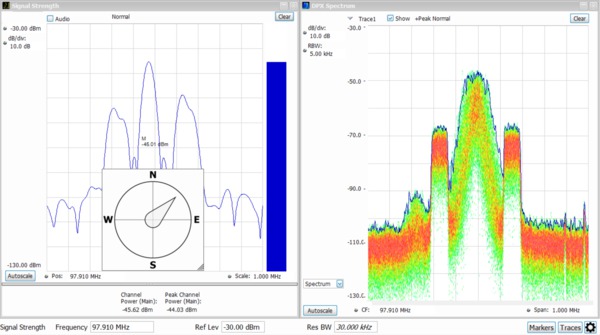

標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用推薦的第三方 Alaris 智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。

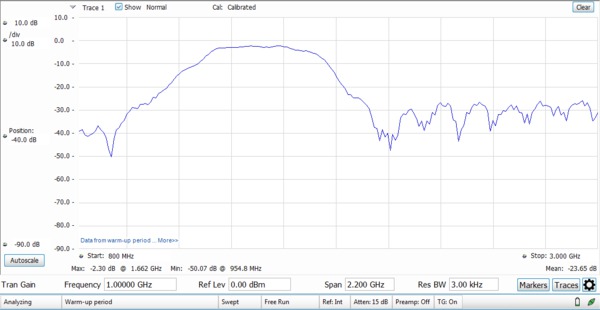

跟蹤發生器(RSA500 的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
通用調制分析（27 種調制類型，包括 16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK）
使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
基本速率、低能耗和藍牙 5 的 Bluetooth? 分析。部分支持增強數據速率
對第 1 期和第 2 期信號進行 P25 分析
對 802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
5G 新無線電 (NR) 上行鏈路/下行鏈路 RF 功率、功率動態、信號質量和輻射測量
繪制地圖
脈沖分析
AM/FM/PM/直接音頻測量，包括 SINAD、THD
播放記錄的文件，包括在所有域中進行全面分析
信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 數字表。下面顯示了選定的應用。
EMC/EMI

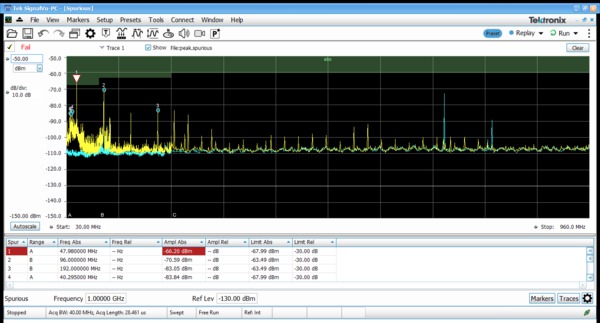

可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯?chǔ)變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^(guò)選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)?，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
藍牙

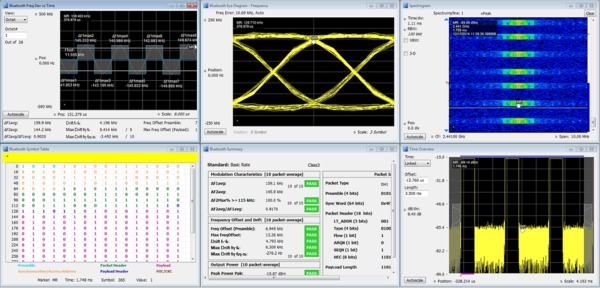

增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選項 SV27 支持 RF.TS.4.2.0 和 RF-PHY.TS.4.2.0 測試規范規定的基本速率和低能耗發射機測量。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。

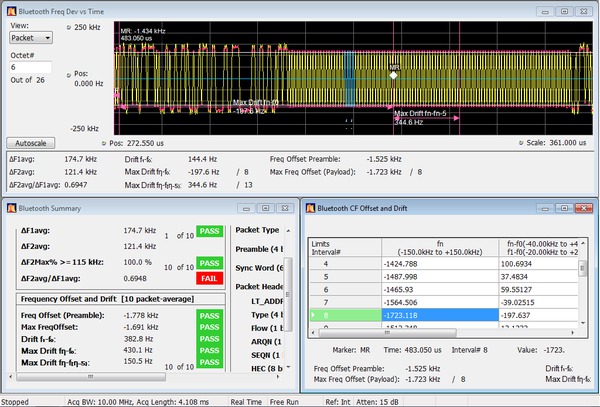

提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25

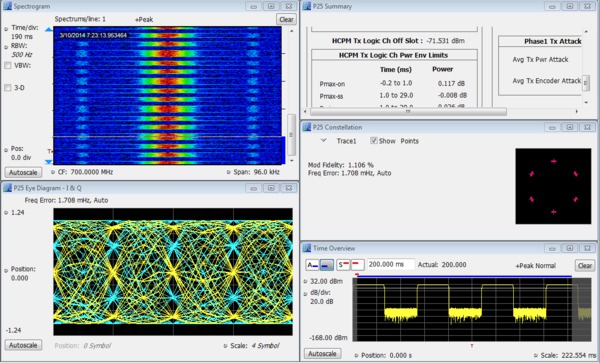

SignalVu-PC應用SV26在APCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
小區號
通道功率
占用帶寬
鄰道泄漏比 (ACLR)
頻譜輻射模板 (SEM)
TDD 發射機關閉功率
基準信號 (RS) 功率
測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和毫微微小區。報告通過/失敗信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。

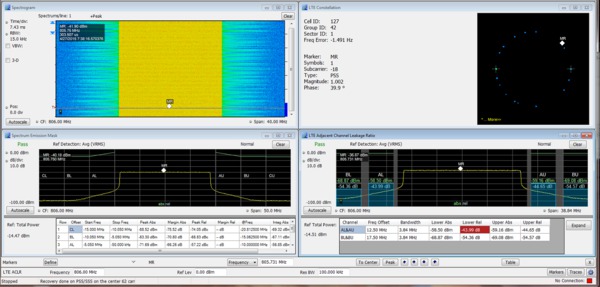

下圖顯示頻譜監測，其中結合使用頻譜圖畫面與小區號/星座圖、頻譜輻射模板和 ACLR 測量。
5G NR 調制分析和測量選項

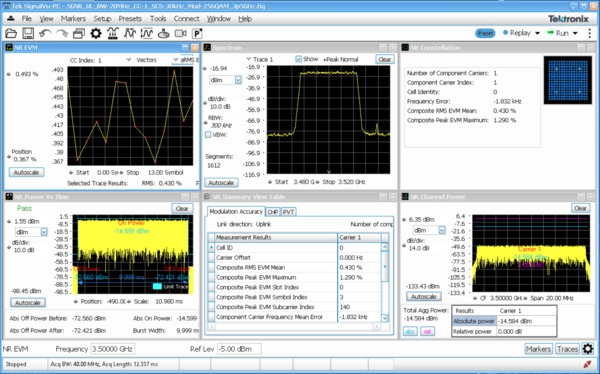

5G NR 是 矢量信號分析 (VSA) 軟件支持的一組不斷擴充的信號標準、應用和調制類型。 VSA 5G NR 分析選項提供基于 3GPP 的 5G NR 規范的信號頻域、時域和調制域的全面分析能力。
通過配置頻譜結果軌跡、采集時間和 NR 特定調制質量（例如 EVM、頻率誤差、I/Q 誤差）軌跡和表，工程師可以識別總體信號特征，并排除間歇性錯誤峰值或重復出現的同步故障。
誤差矢量幅度 (EVM) 是用于描述信號質量的品質因數。它通過測量給定符號的理想星座點與實際測量點之間的 I/Q 平面差異來實現此目的。它可以理想子符號的 dB 或 % 為單位進行測量，歸一化為接收的平均 QAM 功率，并顯示符號與理想符號關系的星座圖。EVM 與符號的關系或 EVM 與時間的關系給出了所考慮的符號數量中或時隙內的時間中存在的 OFDM 符號的 EVM。
對于自動化測試，SCPI 遠程接口可用于加快設計速度，從而能夠快速過渡到設計驗證和制造階段。
5G NR 發射機測量核心所支持的功能
5G NR 選項(5GNRNL-SVPC) 支持 5G NR 調制分析測量，符合 3GPP TS38 規范版本 15 和版本 16 的要求，包括：
分析上行鏈路和下行鏈路幀結構
5G NR 測量和顯示包括
調制精度 (ModAcc)
通道功率 (CHP)
相鄰?fù)ǖ拦β?(ACP)
頻譜輻射模板(SEM)
占用帶寬 (OBW)
功率與時間的關系 (PVT)1
誤差矢量幅度(EVM)
摘要表，含 ModAcc、SEM、CHP、ACP、OBW、PVT 和 EVM 測量的所有標量結果
通過跨域的耦合測量進行深度分析和故障排除，使用多個制造商關聯結果，以查找根本原因。
以 CSV 格式保存報告，包括配置參數和測量結果
為每個組成載波提供 PDSCH 或 PUSCH 的可配置參數
對于下行鏈路，支持符合 3GPP 規范、適用于 FDD 和 TDD 的測試模型
繪制地圖

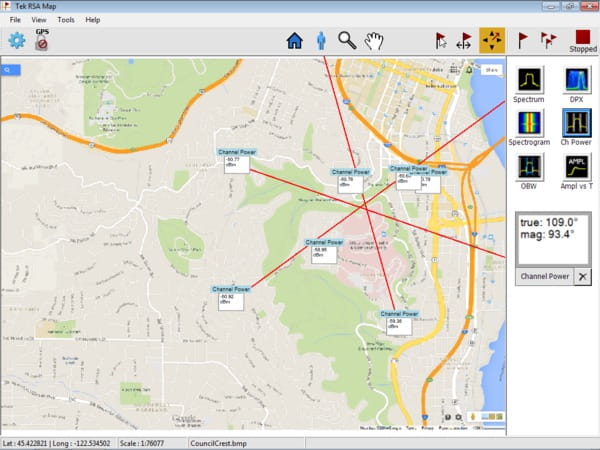

SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。使用方位角功能確定干擾位置，通過在繪制的測量地圖上畫線或畫箭頭來指明方向，或者使用推薦的 Alaris 智能天線自動放置方位角。
信號勘測/分類
應用 SV54 提供專家系統指引，協助用戶對信號分類。您可以迅速創建關心的區域，用戶可以高效地識別并對信號分類。當疊加在軌跡頂部時，頻譜曲線模板提供了信號形狀指引，同時顯示頻率、帶寬和通道編號，可以快速進行分類。可以迅速簡便地對 WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD 和 TDD、ATSC 等信號分類?？梢詮?H500/RSA2500 信號數據庫庫中導入數據庫，簡便地轉換為新的軟件庫。

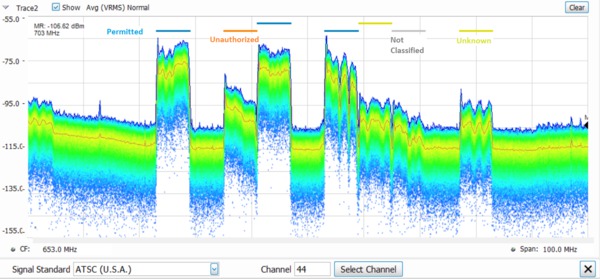

典型的信號勘測如下所示?？睖y(cè)是電視廣播頻段的一部分，7 個區域被聲明為允許 (Permitted)、未知 (Unknown) 或未授權 (Unauthorized)，每個區域分別用色條指明。在細節圖中，我們已經選擇了單個區域，由于我們聲稱這是一個 ATSC 視頻信號，因此 ATSC 信號的頻譜模板疊加在區域中。信號與頻譜模板匹配度非常高，包括信號下方的殘留載波、ATSC 廣播的特點。
回波損耗/VSWR, 故障測距, 電纜損耗
輕松執行維護和調試任務。在配備選項 04 跟蹤發生器時，帶有應用許可 SV60xx-SVPC 的 RSA500A 可以在電纜、器件和天線上進行單端口測量。

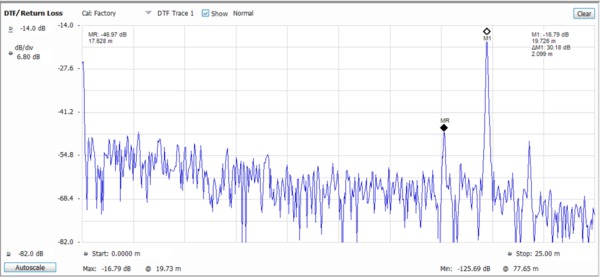

電纜的回波損耗與距離關系，其中插入了一個桶狀連接器和一條擴展電纜。The point at M2 (17.638 m, MR) is the barrel connector and the point marked by M1 at 19.725 m is the end of the cable.

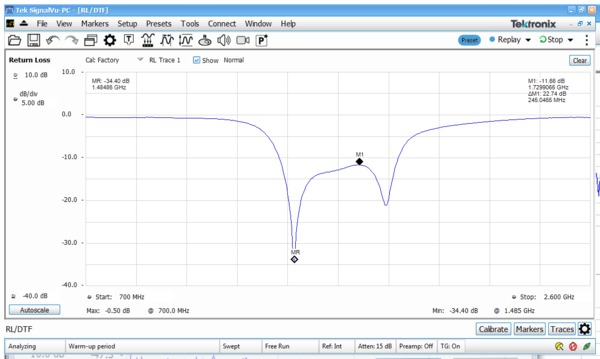

從 700 MHz 至 2.6 GHz 測得的通帶濾波器的回波損耗。標記被放在1.48 GHz (-34.4 dB 回波損耗)和1.73 GHz (-11.68 dB 回波損耗) 處，指明濾波器通帶中的最佳匹配和最差匹配。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有 SignalVu-PC 測量數據，包括 DPX 頻譜圖。在播放過程中保持最短信號時長指標?？梢詧?zhí)行 AM/FM 音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬?？梢栽谟涗浀男盘?hào)上執行頻率模板測試，支持最高40 MHz頻寬，模板違規操作包括蜂鳴、停止操作、保存軌跡、保存圖像、保存數據?？梢赃x擇并循環播放的各個部分，重復考察關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。

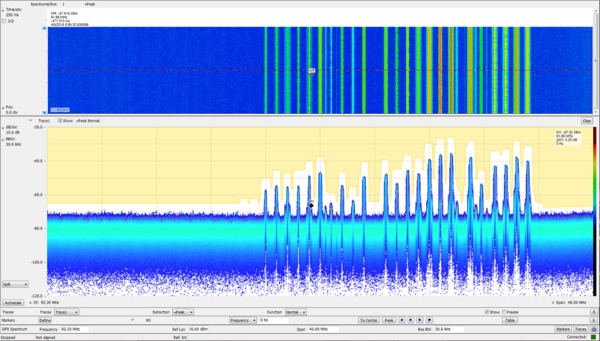

記錄的時鐘時間在三維頻譜圖標記中顯示，與真實世界事件相關。在下圖中，正在重播 FM 頻段，使用一個模板檢測頻譜違規，同時偵聽 92.3 Mhz 中心頻率的 FM 信號。

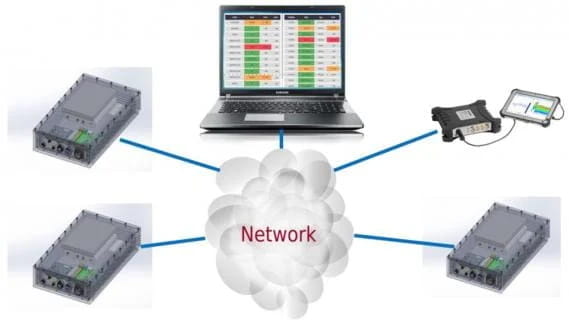

DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
USB 頻譜分析儀使用的儀器控制器

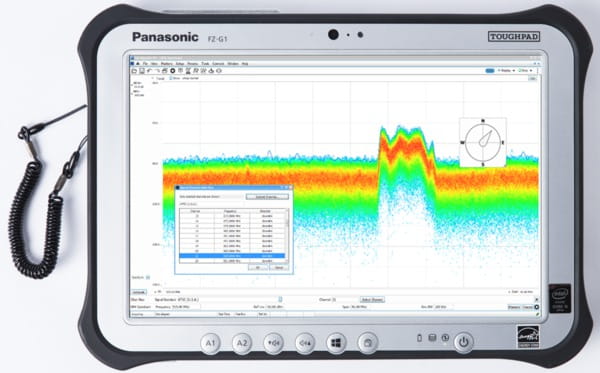

在現場操作中，完整解決方案需使用一臺 Windows 平板電腦或筆記本電腦，用于運行儀器、保留記錄及進行通信。泰克推薦使用 Panasonic FZ-G1 平板電腦（作為單獨設備提供），以用于控制 RSA500 系列。
Panasonic FZ-G1 平板電腦單獨出售，可從 Panasonic（網址為 https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1）和各種第三方供應商處購買。泰克推薦使用 FZ-G1，因?yàn)?FZ-G1 相比于其他平板電腦具有更高的性能、便攜性和堅固的外形尺寸，并且已經過測試，可與所有 USB RSA 產品配合使用。
主要指標，儀器控制器
Windows 10 Pro 64 位操作系統
Intel(R) CoreTM i5-6300U vProTM 2.4-3.0 GHz 處理器
8GB RAM
256 GB 固態硬盤
10.1" (25.6 cm) 日光下可讀屏幕
10 點多觸點 + 模數轉換器屏幕加標配輸入筆界面
USB 3.0 + HDMI 端口，第二個 USB 端口
Wi-Fi，Bluetooth? 和 4G LTE 多載波移動寬帶，支持衛星 GPS
經過 MIL-STD-810G 認證（4' 跌落、沖擊、振動、雨水、塵土、沙粒、高度、冷凍/解凍、高溫/低溫、溫度驟變、濕度、易爆氣體）
經過 IP65 認證的密封全天候設計
集成麥克風
集成揚聲器
屏幕上和按鈕式音量和靜音控制
集成備用電池，支持熱插拔蓄電池
3 年保修，帶有商業級支持（由 Panasonic 在本地區提供）
用于搜尋干擾的智能天線
泰克推薦 Alaris 智能天線 (DF-A0047)，其內置 USB 羅盤，支持尋向和干擾搜尋應用。有關天線的詳細信息，請?jiān)L問 Alaris 的網站 www.alarisantennas.com/products/df-a0047-handheld-wideband-direction-finding-antenna/。下面匯總了其功能和技術數據。
頻率范圍：20 MHz – 8.5 GHz
提供 9 kHz-20 MHz 擴展頻率（0.3m 環形天線），請聯系 Alaris。
觸發控制，支持單手操作及下述功能：
前置放大器開/關
頻段開關
標準扶手延伸裝置，在長時間搜尋干擾操作中非常舒適
提供裝運箱

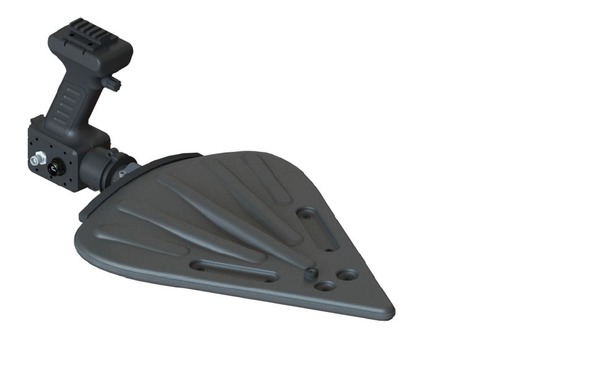

Alaris 尋向智能天線。

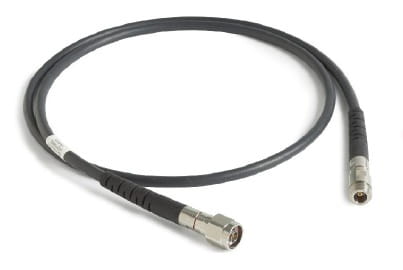

泰克的穩相電纜，用于電纜和天線測量

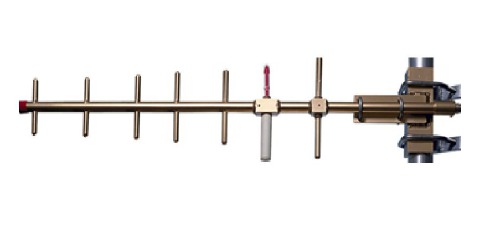

天線，用于干擾搜尋

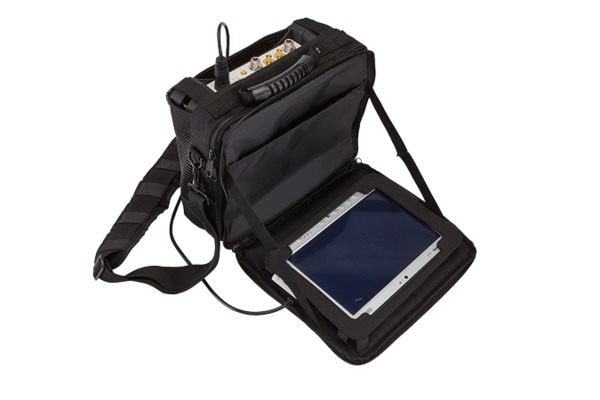

每臺 RSA500A 標配軟包 PN 016-2109-01，可以放該儀器、一臺平板電腦和各種附件
