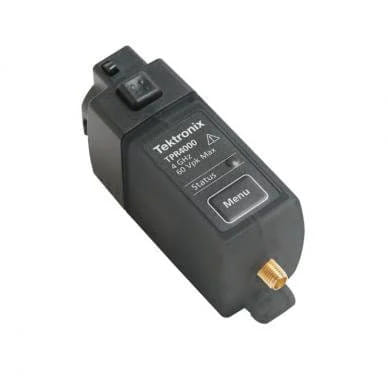

主要性能指標
兼容 6 系列 MSO、5 系列 MSO、4 系列 MSO、3 系列 MDO、MDO3000 1MDO4000C、1MSO/DPO5000B、2示波器
帶寬：34
耦合模式：
TPR1000: DC 至 1 GHz
TPR4000：DC 至 4 GHz
DC 抑制模式：
TPR1000：10 kHz 至 1 GHz
TPR4000：10 kHz 至 4 GHz
工頻動態范圍：最高為 60 V DC，1Vp-p 至帶寬5
衰減：1.25x3
測量精度：
DC 線性度：<0.1%
步進響應長期畸變：±1%
噪聲：
6 系列 MSO 上 <300 μVp-p 噪聲（20 MHz 帶寬棚限）
6 系列 MSO 上 <1 mVp-p 噪聲（全部帶寬）
輸入阻抗：
50 kΩ DC ~ 10 kHz
50 Ω AC > 100 kHz
尖端的溫度范圍：6
–40 ~ +85 °C（標配附件）
–40 ~ +155 °C（高溫電纜選項）
偏置：
±60 V 偏置范圍
偏置設置誤差：±2 mV 最大值，±0.4 μV 典型值
1由于 TPR1000 和 TPR4000 探頭以及 MDO3000 和 MDO4000C 示波器之間的軟件不兼容，當在小于 2 毫伏/格的垂直刻度設置中使用這些示波器時，探頭測量精度會降低。對于所有其他垂直刻度設置，將保持指定的探頭精度。
2DPO7000C 和DPO70000C/?DX/?SXDPO70000 示波器需要選配的 TCA-VPI50適配器。
3頻響已針對 <1W 的源阻抗優化。
4通過 SMA-SMA 電纜或焊接微型同軸電纜端部。
5最大 AC RMS 值 1 V。
6補償盒和示波器溫度范圍限于 0 ~ +55℃。
應用
探測汽車、工業和消費市場中芯片組的電源軌電壓供電和控制功能
探測數字功率管理、內存和以太網連接能力
探測高頻電源軌上的噪聲源
為什么使用電源軌探頭？
現代電子產品新增的功能、更高的密度、更快的開關速度，正推動著對更低的供電電壓的需求。設計人員需要放大電源軌，查找高頻干擾信號，測量紋波，在更緊張的容限下分析耦合效應。示波器通常沒有足夠的偏置，把 DC 軌上的噪聲和紋波位移到屏幕中心，來進行所需的測量。
TPR1000 和 TPR4000 探頭提供了低噪聲測量解決方案（示波器和探頭），這一點非常關鍵，以區分示波器和探頭的噪聲與被測的 DC 電源的噪聲和紋波。探頭中較高的輸入阻抗，可以最大限度地減少示波器負載對 DC 軌道的影響 (50 kΩ @ DC)。探頭提供的帶寬越高，能夠查看 DC 軌道上可能影響的數據信號、時鐘等信號的內容（諧波、更快的紋波等）就越多。
TPR1000 和 TPR4000 為高速 (μP)、低功率（手機）和開關式電源市場中的功率完整性和驗證工程師提供了優秀的完整性解決方案。探頭設計提供了超低噪聲、高帶寬及 60 V 偏置，擁有靈活的連接選項，可以解決客戶挑戰，同時有多個軟件包，能夠滿足數字功率管理市場的需求。

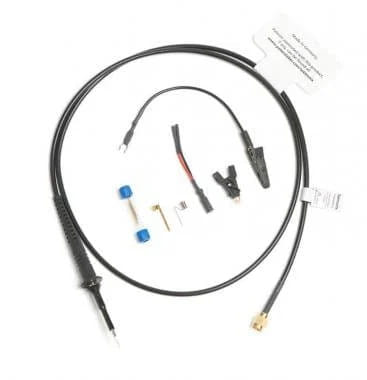

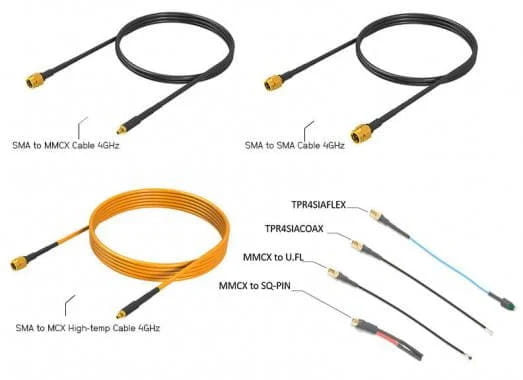

使用探頭附件進行連接
選配的探頭附件提供了可靠的、可重復的電源軌測量解決方案。

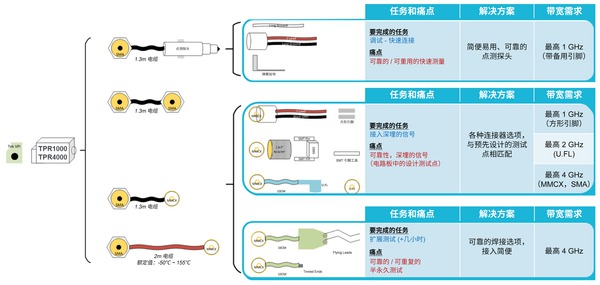

使用探頭附件實現連接
