FT63200A/E系列中功率可編程直流電子負載，是基于高可靠性及高功率密度進行設計，可實現2U/3kW，其功率密度是傳統負載的兩倍。
FT63200A/E系列有150V、600V、1200V三種電壓范圍，單機功率范圍從750W至3kW。其更寬的工作范圍，極快的動態頻率，有效增加了測試能力和應用范圍。全系列產品都具備強大的過載能力，瞬間過功率拉載可達額定功率2倍，能有效降低測試成本。
FT63200A/E具備LAN、RS485、CAN、USB等多種通訊接口以及模擬量接口，支持SCPI、Modbus、CANopen通訊協議，為系統集成應用提供了極大便利。
特點
1. 高功率密度設計，整機可實現3kW/2U；
2. 單機功率：750W～3000W，通過主/從并聯，最大功率可擴展至30kW；
3. 電壓等級：150V、600V、1200V；
4. 高精度，電壓精度為(0.025%+0.025%F.S.)；電流精度為(0.05%+0.05%F.S.)；
5. 多種工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
6. 采樣速度500kHz；
7. 30kHz動態掃描功能；
8. 遠程數據傳輸率可達1kHz，能極大提高通訊接口數據獲取能力；
9. 瞬時過功率帶載功能，瞬間帶載能力可達到額定功率的兩倍；
10. OCP、OPP、LED模擬、負載效應、電池內阻、電池放電測試功能；
11. 時間測量，(Vpk+/-)測量功能；
12. 自動測試功能，正弦波帶載功能，序列功能；
13. 全面的保護功能：過電壓、過電流、過溫度、限電流、限功率、輸入反接、斷電記憶等；
14. 外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力；
15. TFT彩色液晶顯示屏，中英文菜單界面；
16. 配備多種通信接口：RS485、LAN、USB、CAN（選配）；
17. 支持SCPI與ModBus通訊協議。
多種工作模式

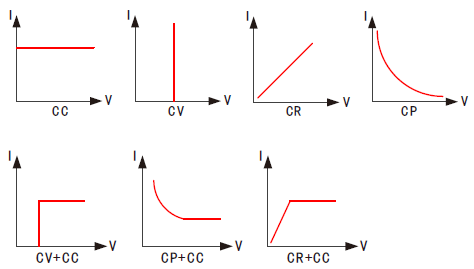

FT63200A/E系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

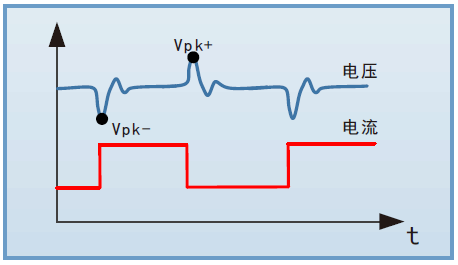

30kHz動態掃頻，Vpk+/-捕獲
FT63200A/E系列具有動態掃頻功能，最高可設置頻率30kHz。測試時通過調整電流拉載頻率，捕捉和記錄被測電源在整個過程中的峰值電壓Vpk+、谷值電壓Vpk-及發生頻率點。能有效測試各類電源在不同頻率下的動態響應。
1kHz數據傳輸

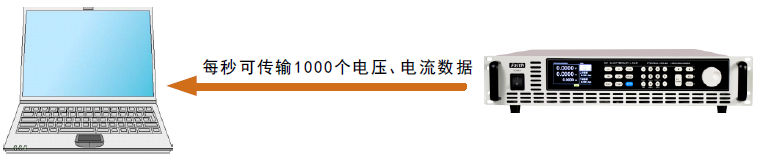

FT63200A/E系列能為用戶提供高達1kHz的數據傳輸量，即每秒1000個電壓、電流數據點，以便實現波形繪制與動態數據分析等功能。在系統集成應用中，上位機通過此功能可免去示波器與高速電流采集硬件，直接獲取大量測試數據，降低成本。
瞬時過功率加載功能
FT63200A/E系列電子負載具有瞬時2倍以上超過額定功率拉載能力。在模擬直流電機啟動特性，電源瞬時過載特性，動力電池的瞬時高倍率放電特性，功率型電力電子器件瞬時帶載能力等瞬時大功率拉載測試中，可極大地節約成本。
時間測量

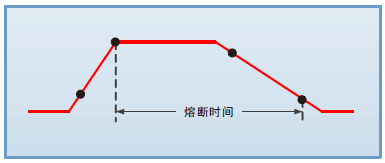

FT63200A/E系列電子負載具有時間測量功能。通過捕獲外部開關量信號，結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間，以及保險絲熔斷時間與斷路器響應時間等。
電池測試

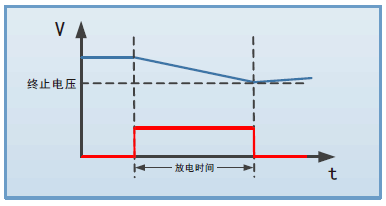

FT63200A/E系列電子負載具有電池測試功能。提供了定電流、定電阻、定功率三種放電模式，可自行設定放電截止條件：截止電壓、截止時間及截止電量，三者任一條件滿足，放電停止。放電過程中，將記錄放電電量與放電時間。
FT63200A/E系列通過直流放電法（DCR）進行電阻內阻和容量測試。
序列功能

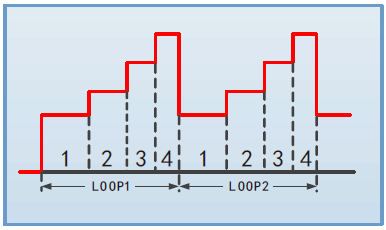

FT63200A/E系列電子負載提供了序列測試功能，最多可編輯50個測試文件，每個100步。支持CC、CV、CR、CP等多種模式下的負載時序變化，并同時支持文件鏈接等序列編輯功能。最多可完成5000步的時序編輯，單步時間范圍為：0.1ms～99999s。
正弦波動態帶載
FT63200A/E系列具備正弦波帶載電流功能，可應用于燃料電池的阻抗分析測試。
級聯
FT63200A/E系列的級聯功能，支持高達10臺負載的并機使用，擴展電子負載的功率使用范圍。級聯時，每個負載自主均流，從機自動復制主機的帶載參數。單機也可獨立使用，功率配置更靈活。
外部模擬編程
FT63200A/E系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

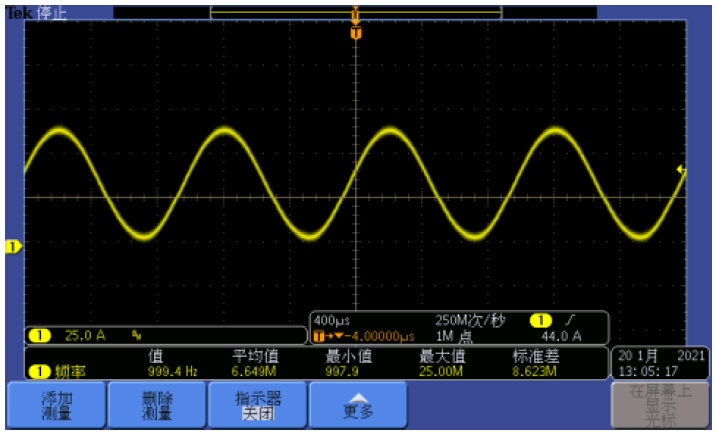

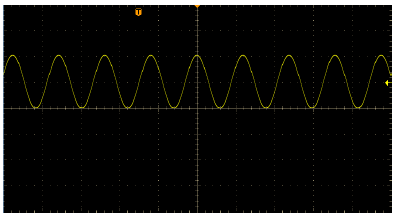

1kHz正弦波 5kHz正弦波
多接口與多協議
FT63200A/E系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。
電腦圖形化操作軟件

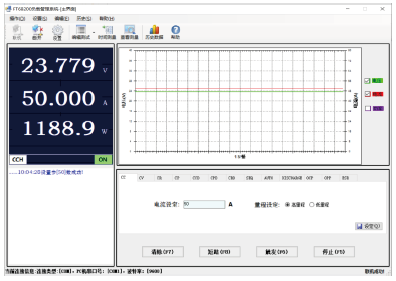

FT63200A/E系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。
訂購信息
| 產品系列 | 功率等級 | 150V | 600V | 1200V | 高度 |
| A系列 | 750W | FT63207A-150-75 | FT63207A-600-50 | FT63207A-1200-20 | 2U |
| 1200W | FT63212A-150-120 | FT63212A-600-75 | FT63212A-1200-30 | 2U | |
| 1500W | FT63215A-150-150 | FT63215A-600-100 | FT63215A-1200-40 | 2U | |
| 2250W | FT63222A-150-225 | FT63222A-600-150 | FT63222A-1200-60 | 2U | |
| 3000W | FT63230A-150-300 | FT63230A-600-200 | FT63230A-1200-80 | 2U | |
| E系列 | 750W | FT63207E-150-75 | FT63207E-600-50 | FT63207E-1200-20 | 2U |
| 1200W | FT63212E-150-120 | FT63212E-600-75 | FT63212E-1200-30 | 2U | |
| 1500W | FT63215E-150-150 | FT63215E-600-100 | FT63215E-1200-40 | 2U | |
| 2250W | FT63222E-150-225 | FT63222E-600-150 | FT63222E-1200-60 | 2U | |
| 3000W | FT63230E-150-300 | FT63230E-600-200 | FT63230E-1200-80 | 2U |
