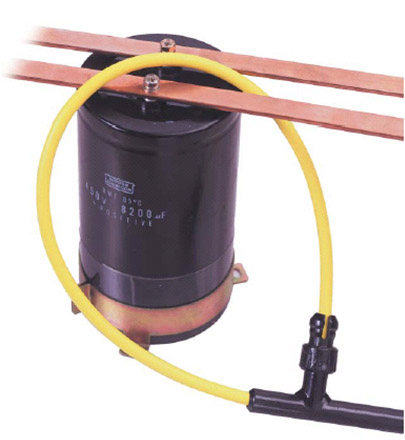

PEM CWT LF系列交流電流探頭CWT LF 系列電流探頭主要為您解決低頻電流測量問題的轉換工具，它具有：
測量50/60Hz微小電流
測量正弦波中非常微小的相移
CWT的標準和微型感應套環測量電流長脈沖衰減微小
CWT LF系列有標準長度和迷你長度的感應線圈
主要特點：
測量范圍：1A～300,000A；
典型帶寬：0.1Hz～6MHz；
纖細、柔軟的高性能感應套環：(可以定做成任意長度：標準或微型線圈)
近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；
輕而易舉地與實際的測量對象相連接；
非常微小的‘衰減’數值；
CE 特征標記；
瞬時電壓的輸出為峰—峰值±6V，可以直接與示波器、數據采集設備、數字電壓表以及電力記錄設備相連接，也可以作為觸發輸入。
性能參數：
⒈．標準長度
| 型號 | 靈敏度(mV/A) | 峰值 | 最大噪聲(mVpk-pk) | 衰減特性（%/ms） | 低頻帶寬（Hz） | 50Hz時相位超 前 | 高頻帶寬(MHz) | ||
| 電流（KA） | di/dt (KA/μs) | 線長300(mm) | 線長700(mm) | ||||||
| CWT03LF | 100.0 | 0.06 | 0.4 | 15.0 | 4.6 | 5.1 | 8.3 | 6.5 | 3.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 15.0 | 2.3 | 2.6 | 4.2 | 6.5 | 3.0 |
| CWT1 LF | 20.0 | 0.3 | 2.0 | 15.0 | 1.0 | 1.0 | 1.8 | 6.5 | 3.0 |
| CWT3 LF | 10.0 | 0.6 | 4.0 | 15.0 | 0.5 | 0.55 | 0.85 | 6.5 | 3.0 |
| CWT6 LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.25 | 0.27 | 0.45 | 6.5 | 3.0 |
| CWT15LF | 2.0 | 3.0 | 11.0 | 15.0 | 0.1 | 0.11 | 0.18 | 6.5 | 3.0 |
| CWT30LF | 1.0 | 6.0 | 11.0 | 15.0 | 0.05 | 0.055 | 0.09 | 6.5 | 3.0 |
| CWT60LF | 0.5 | 12.0 | 11.0 | 15.0 | 0.025 | 0.022 | 0.045 | 6.5 | 3.0 |
| CWT150LF | 0.2 | 30.0 | 11.0 | 15.0 | 0.01 | 0.011 | 0.018 | 6.5 | 3.0 |
| CWT300LF | 0.1 | 60.0 | 11.0 | 10.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT600LF | 0.05 | 120.0 | 11.0 | 5.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT1500LF | 0.02 | 300.0 | 11.0 | 4.0 | 0.007 | 0.008 | 0.012 | 10.0 | 5.0 |
2．微型長度
| 型號 | 靈敏度(mV/A) | 峰值 | 最 大 噪聲(mVpk-pk) | 衰減特性（%/ms） | 低頻帶寬（Hz） | 50Hz 時相位超前 | 高頻帶寬(MHz) | ||
電流（KA） | di/dt (KA/μs) | 線長100(mm) | 線長200(mm) | ||||||
| CWT03LF | 100.0 | 0.06 | 0.4 | 16.0 | 10.2 | 11.0 | 18.6 | 5.0 | 4.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 16.0 | 5.1 | 5.6 | 9.3 | 12.0 | 7.5 |
| CWT1 LF | 20.0 | 0.3 | 2.0 | 15.0 | 2.2 | 2.3 | 4.0 | 12.0 | 7.5 |
| CWT3 LF | 10.0 | 0.6 | 4.0 | 15.0 | 1.0 | 1.1 | 1.7 | 12.0 | 7.5 |
| CWT6 LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.5 | 0.55 | 0.85 | 12.0 | 7.5 |
| CWT15LF | 2.0 | 3.0 | 14.0 | 15.0 | 0.2 | 0.22 | 0.35 | 12.0 | 7.5 |
| CWT30LF | 1.0 | 6.0 | 14.0 | 15.0 | 0.1 | 0.11 | 0.18 | 12.0 | 7.5 |
| CWT60LF | 0.5 | 12.0 | 14.0 | 15.0 | 0.05 | 0.055 | 0.09 | 12.0 | 7.5 |
| CWT150LF | 0.2 | 30.0 | 14.0 | 15.0 | 0.02 | 0.022 | 0.035 | 12.0 | 7.5 |
| CWT300LF | 0.1 | 60.0 | 14.0 | 15.0 | 0.01 | 0.011 | 0.018 | 12.0 | 7.5 |
| CWT600LF | 0.05 | 120.0 | 14.0 | 10.0 | 0.007 | 0.008 | 0.012 | 12.0 | 7.5 |
*1 最大噪聲 (mVpk-pk) 在低頻帶寬（－３dB）周?chē)植?/p>
*2 高頻帶寬（Hz） 高頻帶寬取決于套環部分的長度，保持 PEM 的其他接觸套環的 FH 數值
典型精度：標定為感應套環中央的線圈環路偏差 UKAS ±0.2% 。對于標準長度導線環路線圈偏置通常為 ±1%
對于微小長度導線環路線圈偏置通常為 ±2%
典型線性誤差：±0.05%（Full Scale）
絕對最大值 di/dt (kA/us)：
標準長度 峰值 11.0 RMS 0.8@70℃
微型長度 峰值 14.0 RMS 0.85@70℃
綜 合： 電源供應
B 電池 4×AA（1.5V 標準堿性電池） R 充電電池 4×AA（可充電NiMH 電池）
-plus- -plus-
12~24V（±10%）直流輸入 2.1/2.5mm 插座 12~24V（±10%）直流輸入 2.1/2.5mm 插座典型壽命 70 小時 充電時間 40 小時，使用時間 30 小時
DC 電源供應時電池不起作用 DC 電源供應時電池電量也變化
機盒尺寸規格: H=183mm ,W=93mm, D=32mm
輸出接口: BNC（輸出阻抗 50Ω~軟管 0.5m BNC-BNC 同軸線） 最小的輸出負荷 100KΩ（精確速度）
溫度范圍 0℃~40℃
如果您對PEM CWT LF系列交流電流探頭 CWT mini 還有什么疑問或者有范圍以外具體的要求，請不要忘記聯系我們！
