pem羅氏線圈產品應用：
· 監控觀測半導體開關的電流波形； · 電力電子設備的維護和改善；
· 檢測限制電流位置 · 測量故障電流
· 測量電流脈沖 · 測量電流的諧波構成等等
主要特點：
· 測量范圍：300mA～300,000A，測量精度達 2%
· 典型帶寬：1Hz～15MHz；
· 纖細、柔軟的高性能感應套環：
-近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；
-輕而易舉地與實際的測量對象相連接；
-感應套環的峰值電壓絕緣能力可達 5KV，可以定做成 10KV
· 感應套環周長由 100mm～200mm，超出該范圍的，可以根據顧客的實際需求定制；
· 瞬時電壓輸出峰—峰值±6V，可直接與示波器、數據采集器、數字電壓表等連接，并做觸發輸出；
| 型號(CWTmin i)： | 靈敏度(mV/A) | 峰值 | 最大噪聲(mVpk-pk) | 衰減特性（%/ms） | 低頻帶寬（Hz） | 50Hz時相位超前 | 高頻帶寬(MHz) | ||
| 電流（KA） | di/dt (KA/μs) | 線長100(mm) | 線長200(mm) | ||||||
| 高分辨率測量：>300mA | |||||||||
| CWT015 | 200.0 | 0.03 | 0.2 | 6.5 | 130 | 150 | 2.0@6kHz | 5.0 | 3.5 |
| CWT03 | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 2.0@4kHz | 8.5 | 5.5 |
| CWT06 | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 2.0@3kHz | 17 | 12 |
| CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 1.9@2kHz | 17 | 12 |
| CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 1.0@300Hz | 17 | 12 |
| 標準精度測量：>15A | |||||||||
| CWT6 | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 1.7 | 17 | 12 |
| CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 1.3 | 17 | 12 |
| CWT30 | 1.0 | 6.0 | 25.0 | 5.0 | 0.5 | 0.6 | 0.9 | 17 | 12 |
| CWT60 | 0.5 | 12.0 | 25.0 | 3.5 | 0.35 | 0.4 | 0.6 | 17 | 12 |
| CWT150 | 0.2 | 30.0 | 25.0 | 3.0 | 0.2 | 0.2 | 0.3 | 17 | 12 |
| CWT300 | 0.1 | 60.0 | 25.0 | 3.0 | 0.1 | 0.1 | 0.2 | 17 | 12 |
| CWT600 | 0.05 | 120.0 | 25.0 | 3.0 | 0.06 | 0.05 | 0.1 | 17 | 12 |
| CWT1500 | 0.02 | 300.0 | 25.0 | 3.0 | 0.035 | 0.03 | 0.06 | 17 | 12 |
*1 最大噪聲 (mVpk-pk) 在低頻帶寬（－３dB）周圍分布
*2 高頻帶寬（Hz）： 高頻帶寬取決于套環部分的長度，保持 PEM 的其他接觸套環的FH 數值
典型精度： 標定為感應套環中央的線圈環路偏差 UKAS ±0.2%
導線環路線圈偏置通常為 ±2%
典型線性誤差： ±0.05%（Full Scale）
絕對最大值 di/dt (kA/us) ： CWT 015,03,06 峰值 25.0 RMS 0.6@70℃
(該值不能被超過) CWT 1 峰值 25.0 RMS 1.0@70℃
其他 CWT 峰值 25.0 RMS 1.2@70℃
感應套環峰值電壓隔離 2 or 5kV
對地最大工作峰值電壓 2kV 時，套環加載 3.8kVrms/50Hz 可在 60 秒鐘內做快速測量。對地最大工作峰值電壓 5kV 時，套環加載 8kVrms/50Hz 可在 60 秒鐘內做快速測量,pem羅氏線圈可以得到套環在高壓時的連續信息。
③溫度范圍 -20℃~~~100℃ （如需特定的溫度區間請備注）

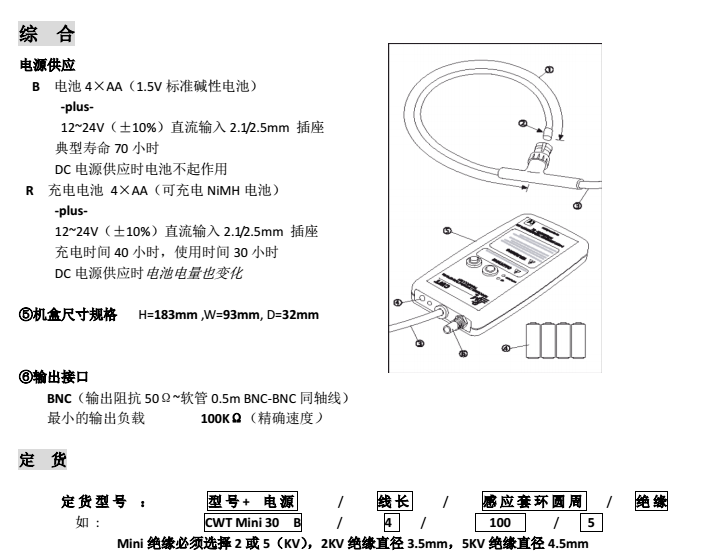

④ 導線長 （從電子積分儀到感應套環） 2.5m 或 4m
pem羅氏線圈CWT015 最大線長為 1m，CWT03 為 1.5m，CWT06、CWT1 是 2.5m
如果您對 pem羅氏線圈CWT mini 還有什么疑問或者有范圍以外具體的要求，請不要忘記聯系我們！
