輸入通道
4、6 或 8 個 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

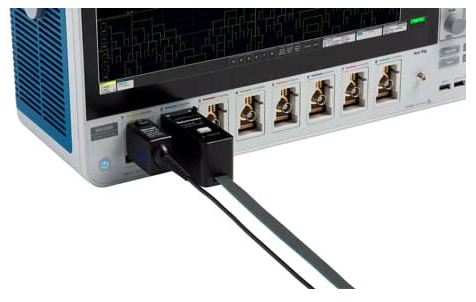

使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：50 GS/s（2 個通道），25 GS/s（4 個通道），12.5 Gs/s（> 4 個通道）
插值：2.5 TS/s
記錄長度（所有模擬/數字通道）
62.5 M 點標配
125、250、500 M 點 或 1 G 點（選配）
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤5 VRMS，50Ω，400 MHz（僅于邊沿觸發）
標準分析
光標：波形、V 條、H 條、V&H 條
測量：36

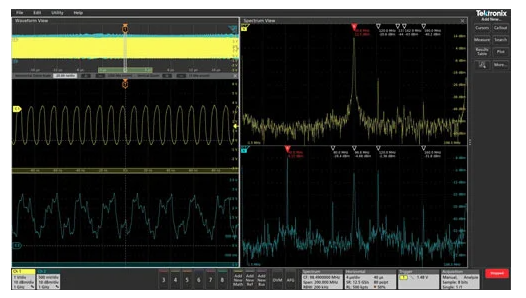

頻譜視圖頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒
圖：時間趨勢、直方圖、頻譜和相位噪聲
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
選配分析

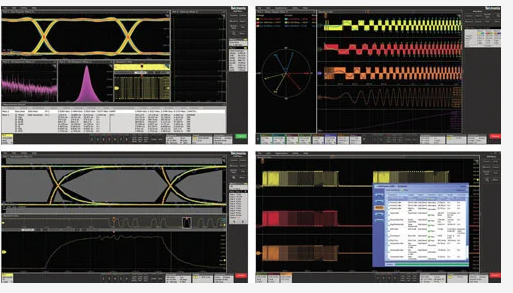

高級抖動和眼圖分析
用戶定義的過濾
高級頻譜視圖
射頻對時間光跡（幅度、頻率、相位）
數字電源管理
模板/極限測試
逆變器、電機和驅動器
LVDS 調試和分析
PAM3 分析
高級功率測量和分析
高級矢量信號分析 (SignalVu-PC)
選配串行總線觸發，解碼和分析
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、1-Wire、MDIO
選配串行一致性測試
以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0
選配內存分析
DDR3 調試、分析和一致性測試
任意/函數發生器1
50 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接性
USB 主控（7 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網），顯示器端口，DVI-I，VGA
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
1 年（標配）

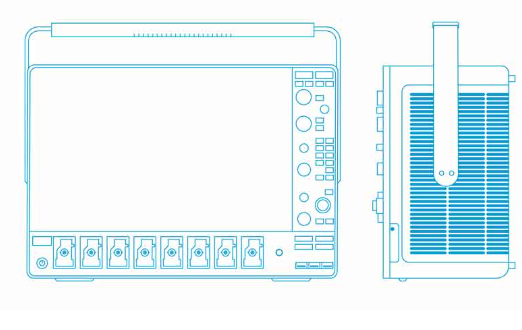

尺寸
309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深
重量：< 12.88 kg（28.4 磅）
由于最低的輸入噪聲及高達 10 GHz 的模擬帶寬，6 系列 MSO 為分析和調試當今 GHz 時鐘和總線速率的嵌入式系統提供了最好的信號保真度。6 系列 MSO 擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面，業內超大的高清顯示器，以及最多 8 個 FlexChannel? 輸入，每條通道可以測量一個模擬信號或 8 個數字信號，可以解決當前及未來棘手的挑戰。
