強度（數字）
輸入通道
4 或 6 個 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖1，或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：6.25 GS/s
記錄長度（所有模擬/數字通道）
標配 31.25 M 點（選配升級 62.5 M 點）
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤300 VRMS（僅邊沿觸發）
標準分析
光標：波形、V 條、H 條、V&H 條
測量：36
頻譜視圖頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒
圖：時間趨勢、直方圖、頻譜
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
選配分析
高級頻譜視圖
模板/極限測試
高級功率測量和分析
三相電氣分析（僅限 MSO46）
選配串行總線觸發，解碼和分析
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、 USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO
任意/函數發生器1
50 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
13.3 英寸 (338 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏

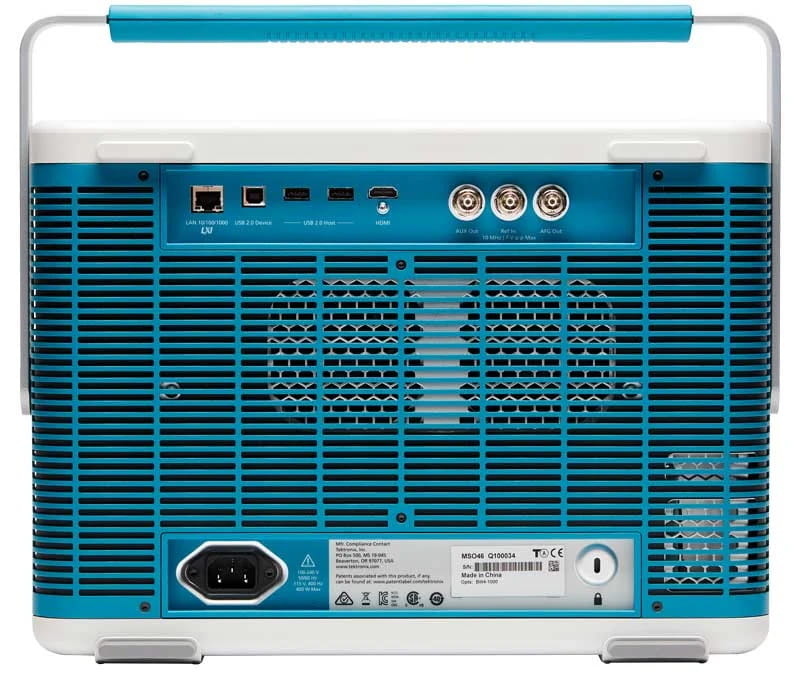

連接性
USB 2.0 主控，USB 2.0 設備（5 端口）；LAN（10/100/1000 Base-T 以太網）；HDMI 3
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
3 年 （標配）
尺寸
286.99 mm（11.299 英寸）高 x 450 mm（17.7 英寸）寬 x 155 mm（6.1 英寸）深
重量：< 7.6 kg（16.8 磅）
憑借全新手勢開合縮放觸摸屏用戶界面、高清顯示器和 4 個或 6 個 FlexChannel? 輸入（每條通道可測量 1 個模擬信號或 8 個數字信號），4 系列 MSO 可以隨時迎接當今和未來棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。
